MC나일론 부품 제작할 때 꼭 확인해야 하는 품질 기준 3가지

MC나일론 부품 제작 시 반드시 확인해야 할 치수 정밀도, 소재 특성, 가공 품질 기준을 실제 제작 관점에서 정리합니다. 불량과 재가공을 줄이기 위한 핵심 체크 포인트를 확인해보세요.

MC나일론 부품 제작에서 품질 기준이 중요한 이유

MC나일론 부품 제작을 의뢰할 때 많은 분들이 가장 먼저 확인하는 것은 도면에 표시된 치수입니다. 물론 치수가 중요는 합니다. 하지만, MC나일론은 철이나 알루미늄 같은 금속 소재와 물성이 다르기 때문에 단순히 도면 치수만 맞춘다고 해서 좋은 부품이라고 판단하기는 어려운데요.

MC나일론은 기계적 강도와 내마모성이 우수하고 금속에 비해 가벼우며, 다양한 산업용 기계 부품에 적용할 수 있다는 장점이 있습니다. 특히 롤러, 가이드, 기어, 부시, 스프로킷, 라이너, 패드와 같이 마찰이나 접촉이 발생하는 부품에 많이 사용됩니다.

반면 엔지니어 입장에서는 주의해야 할 부분도 분명합니다.

대표적으로는 온도와 습도에 따른 치수 변화, 가공 중 발생하는 열, 절삭 조건에 따른 표면 상태, 얇은 형상에서 발생할 수 있는 변형 등이 있습니다. 따라서 MC나일론 가공품은 금속 가공품과 동일한 방식으로 품질 기준을 잡으면 실제 조립 단계에서 예상하지 못한 문제가 발생할 수 있습니다.

품질기준① 치수 정밀도와 공차 확인

MC나일론 부품 제작에서 첫 번째로 확인해야 할 품질 기준은 치수와 공차입니다.

여기서 중요한 점은 모든 치수에 무조건 작은 공차를 적용하는 것이 좋은 방법은 아니라는 것인데요.

예를 들어 베어링이나 축이 들어가는 내경과 단순 외형 치수는 요구되는 정밀도가 서로 다릅니다. 축과 결합되는 홀에는 기능에 맞는 공차가 필요하지만, 단순 외곽 형상에 지나치게 엄격한 공차를 적용하면 가공 비용과 검사 시간이 불필요하게 증가할 수 있습니다.

특히 MC나일론은 금속과 달리 온도와 습도의 영향을 고려해야 하는 엔지니어링 플라스틱입니다. 따라서 가공 직후 측정값만 보고 품질을 판단하기보다 실제 사용 조건까지 고려하여 공차를 결정해야 합니다.

도면을 검토할 때는 먼저 어떤 치수가 실제 기능에 직접 영향을 주는지 구분해야 합니다.

품질기준② MC나일론 소재 특성과 사용 환경 확인

두 번째 기준은 소재 자체의 특성입니다.

MC나일론은 산업용 부품에 널리 사용되지만 모든 환경에 동일한 조건으로 적용할 수 있는 소재는 아닌데요. 특히 실제 현장에서 놓치기 쉬운 부분이 온도, 수분, 하중, 마찰 조건입니다.

예를 들어 도면상 치수가 정확하게 제작되었더라도 실제 설비가 습도가 높은 환경에서 사용된다면 치수 변화 가능성을 고려해야 합니다. 또한 지속적인 마찰이 발생하는 가이드나 롤러라면 단순 정적 치수뿐만 아니라 마찰과 발열도 함께 생각해야 합니다.

이 차이는 특히 긴 가이드나 비교적 큰 직경의 롤러처럼 치수 변화가 누적될 수 있는 부품에서 중요해집니다.

따라서 MC나일론 부품 제작을 의뢰할 때는 도면과 수량만 전달하기보다 가능하다면 사용 조건도 함께 전달하는 것이 좋습니다.

품질기준③ 가공면과 형상 품질 확인

세 번째는 가공 품질입니다.

MC나일론 부품은 치수만 맞으면 된다고 생각하기 쉽지만 실제 조립과 운전에서는 표면 상태와 모서리 마감, 버, 평면도, 직각도 같은 요소가 품질에 상당한 영향을 줍니다.

예를 들어 가이드 레일과 직접 접촉하는 면에 가공 흔적이 심하거나 버가 남아 있으면 초기 구동부터 마찰 상태가 달라질 수 있습니다. 또한 체결용 홀 주변에 버가 남아 있으면 조립 과정에서 부품이 정확하게 밀착되지 않을 수도 있습니다.

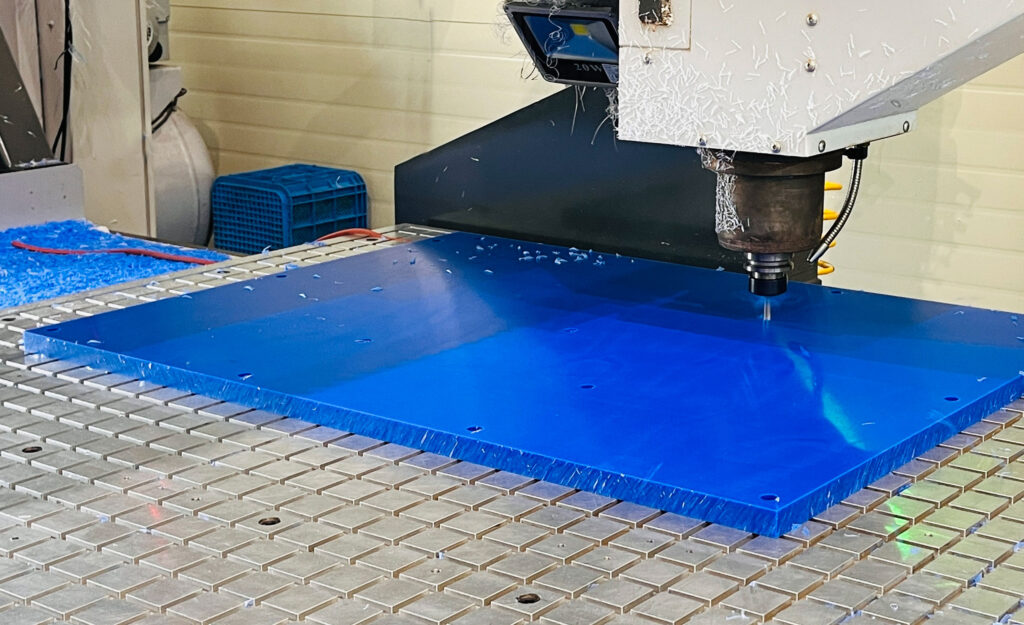

특히 CNC 밀링으로 넓은 면을 가공하거나 원형 소재를 선반 가공할 때는 절삭 조건이 중요합니다.

플라스틱 소재는 가공 과정에서 발생하는 열에 영향을 받을 수 있기 때문에 무리한 절삭 조건을 적용하는 것보다 소재 특성에 맞게 공정과 절삭 조건을 관리하는 것이 중요합니다.

또한 한쪽 면을 크게 절삭하는 구조에서는 내부 응력이나 형상에 따라 가공 후 미세한 변형이 나타날 가능성도 고려해야 합니다.

끝으로

결국 MC나일론 부품 제작의 핵심은 가공 후 불량을 찾아내는 것보다 제작 전에 불량이 발생할 조건을 줄이는 것입니다.

도면의 중요 치수와 기준면을 명확하게 하고, 사용 환경과 조립 조건을 제작 전에 공유한 뒤, 가공 완료 후 기능 치수를 중심으로 검사한다면 롤러, 부시, 가이드, 패드 등 다양한 MC나일론 부품에서 보다 안정적인 품질을 확보할 수 있습니다.
