플라스틱판 가공, 슬롯 형상 정렬 가이드 블록 제작사례(+폴리에틸렌,PE)

플라스틱판 가공으로 제작한 슬롯 형상 정렬 가이드 블록 사례를 바탕으로, PE(폴리에틸렌) 소재를 자동화 설비에 적용할 때 꼭 확인해야 할 공차·열변형·마모 포인트를 정리했습니다.

공장 자동화, FA 장비에서 사용하는 부품은 겉으로 보면 단순한 블록 형상처럼 보여도 실제 제작 단계에서는 훨씬 더 많은 확인이 필요합니다. 특히 오늘 소개드릴 슬롯 형상처럼 반복 이송, 정렬 유지, 충격 흡수, 마찰 저감 등이 동시에 요구되는 부품은 소재 선정부터 가공 방식, 공차 관리, 현장 적용성까지 함께 고려해야합니다.

폴리에틸렌은 낮은 마찰 특성과 우수한 내화학성, 충격 완화 성향으로 산업 현장에서 널리 쓰이며, 플라스틱 시트 형태로도 많이 활용됩니다.

오늘 글에서는 실제 플라스틱판 가공 사례를 바탕으로 어떤 방식으로 접근해야 하는지, 왜 자동화 설비에서 폴리에틸렌 소재가 자주 선택되는지 정리해드리겠습니다.

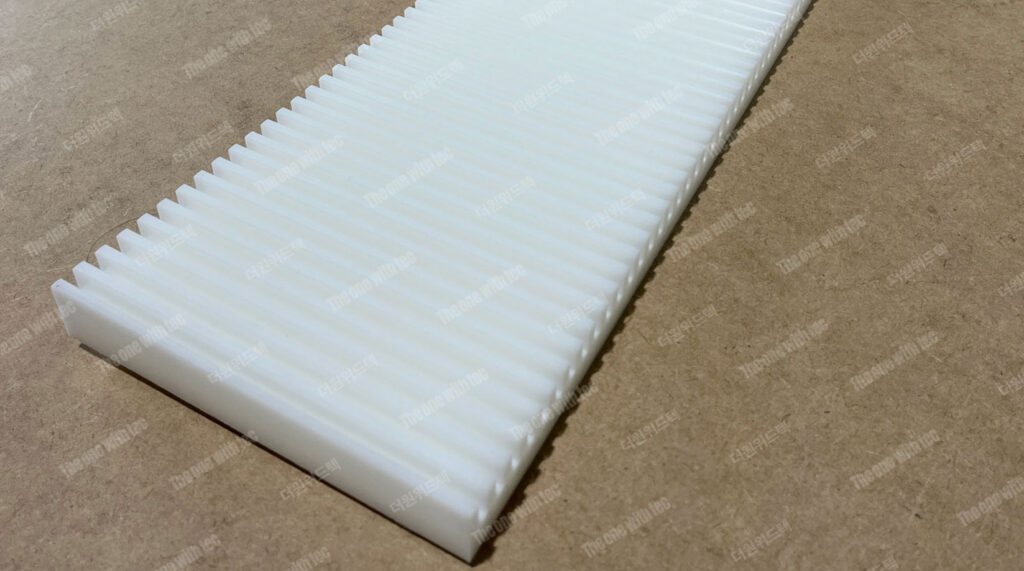

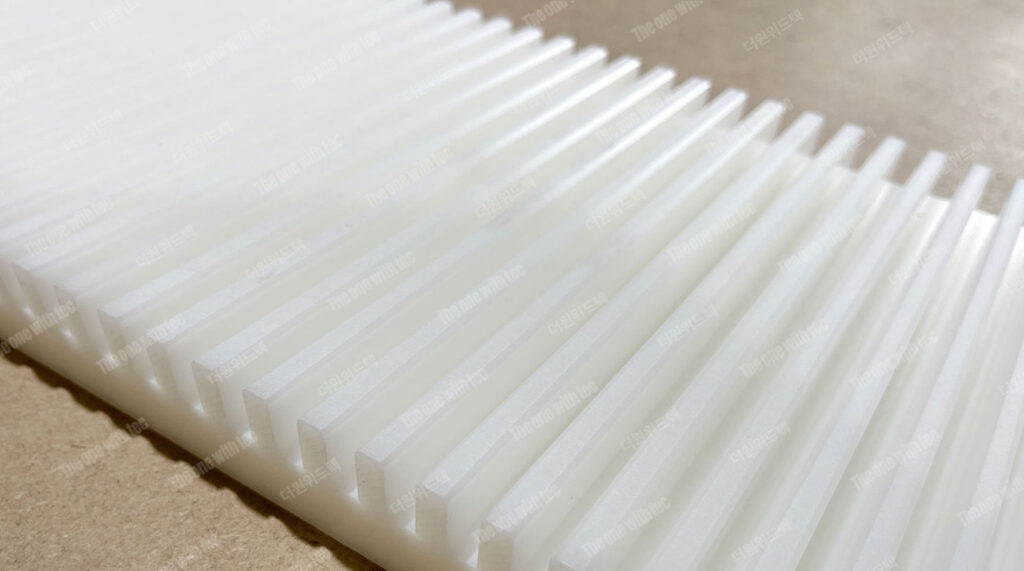

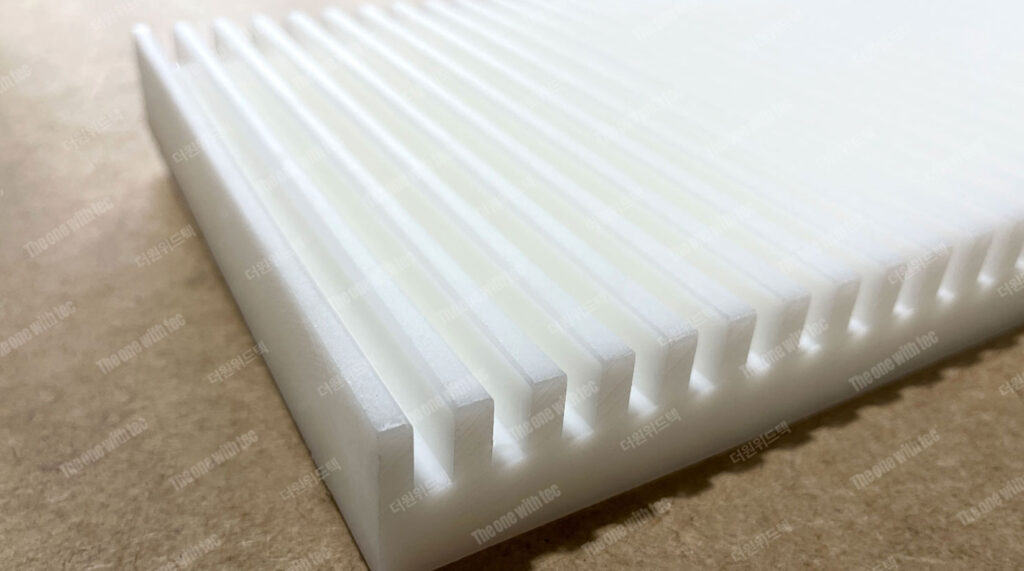

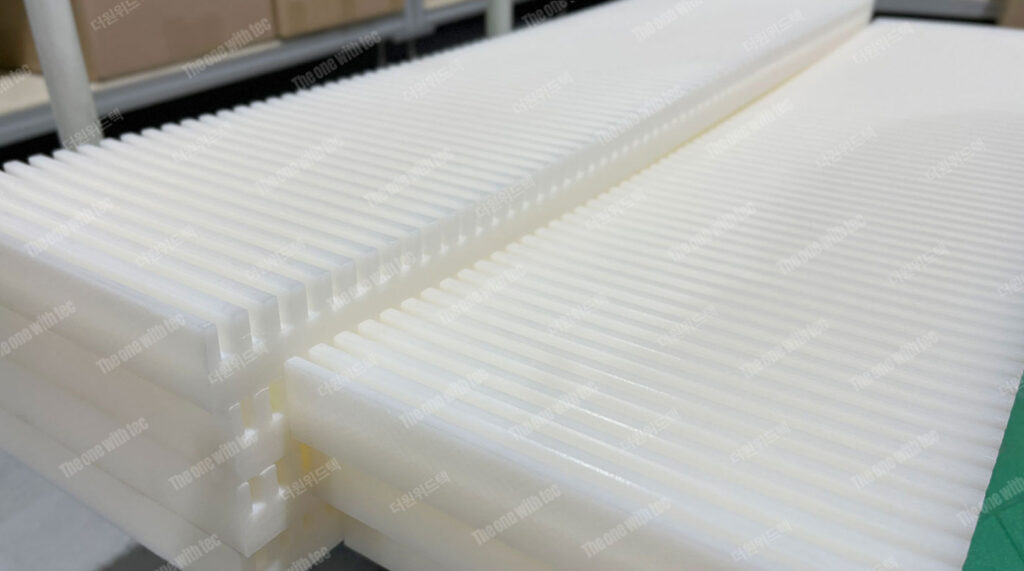

슬롯 형상 정렬 가이드 블록 가공

이번 제작 사례는 자동화 설비에 들어가는 슬롯 형상 정렬 가이드 블록입니다. 단순히 제품을 받쳐주는 역할만 하는 것이 아니라, 반복 이송시 제품을 고정하고 정렬되도록 하는 기능을 가졌는데요. 다시 말해 정밀도와 반복성에 직접 연결되는 부품이라고 볼 수 있습니다.

보기에는 단순 반복 가공만으로 쉽게 제작할 수 있을 것 처럼 생겼지만, 오차나 마찰, 걸림, 마모 등 단순 절삭보다 더 엄격하게 관리가 필요로 하는데요.

특히 플라스틱은 금속과 달리 열에 의한 소재 변화, 탄성 반응, 고정 변형 가능성을 함께 고려해야 하기 때문에 ‘가공은 잘 됐는데 조립 후 맞지 않는다’거나 ‘처음에는 문제 없었지만 반복 동작 후 간격이 달라진다’는 식의 이슈가 생기기도합니다. 따라서 처음 도면을 검토할 때부터 실제 사용 환경을 함께 생각해야 완성도 높은 부품이 나옵니다.

자동화 설비에 PE를 많이 쓰는 이유

자동화 설비에서는 소재 선택시 단순히 강도만 보는게 아니라 마찰 특성, 소음, 마모, 가공성, 교체 비용, 설비 보호 효과까지 함께 봐야합니다. 그런 점에서 PE(폴리에틸렌)은 꽤 현실적이고 적합한 선택지인데요.

아래와 같은 특성을 지니고 있기 때문입니다.

반복 이송 구조에 유리한 낮은 마찰

산업 특성상 왕복 운동, 슬라이딩 이송, 반복 접촉이 끊임없이 발생합니다. 이때 PE는 상대적으로 마찰계수가 낮은 편이라, 반복 이송 구조에서 부드러운 접촉을 기대할 수 있는데요. 정렬 가이드 블록, 슬라이드 접촉면, 받침 블록처럼 대상물이 반복적으로 스치거나 이동하는 구조에서는 PE가 실용적입니다.

충격 흡수와 설비 보호 역할

자동화 설비는 작동 중에 하중에 문제가 생기거나 충격이 있을 경우 부품에 영향이 가는데요. PE는 이런 상황에서 완충 역할을 기대할 수 있는 소재입니다. 충격을 흡수하고, 충격으로부터 본체를 보호하는 특성을 지니고 있기 때문입니다. 나아가 설비 전체의 진동과 누적 충격을 줄여 라인 안정성을 확보할 수 있습니다.

가공성과 수정 대응의 효율성

교체 주기가 비교적 짧은 FA 산업 설비는 규격이 바뀌거나 라인이 개조되는 등의 변화가 많기 때문입니다. 이때 PE는 가공 대응하기에 좋고 형상 변경이 비교적 적습니다. 가장 중요한건 타 합성수지 대비해서도 경제적인 편에 속해 비용 부담도 적은데요. 그래서 자동화 설비처럼 변화가 잦은 산업 환경에서 제작과 유지보수의 균형을 맞추기 가장 좋습니다.

결론

오늘은 플라스틱판 가공 중에서도 PE 소재의 슬롯 형상 정렬 가이드 블록 제작사례를 중심으로 왜 자동화 설비에서 PE가 자주 선택되는지를 정리해봤습니다.

마지막으로 이번 사례처럼 자동화 설비용 부품을 검토할 때, 단가보다 먼저 ‘실제 현장에서 오래 안정적으로 작동할 수 있는가’를 기준으로 판단해보시길 권합니다.
